Ligne de traitement du ciment pour une production de 1500tonnes/jour
Description de la ligne de traitement du ciment pour une production de 1500 tonnes/jour

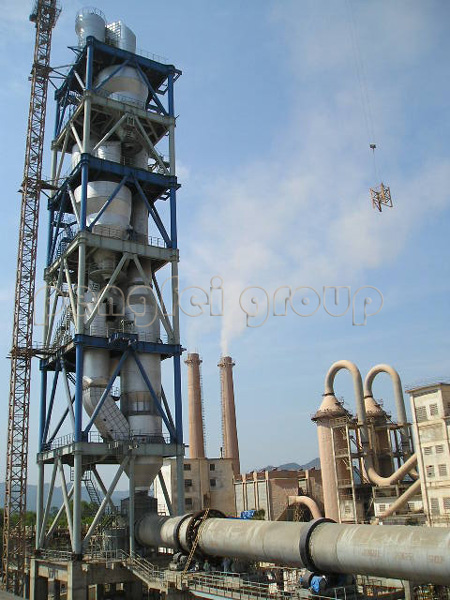

Notre ligne de production de 1500 tonnes/jour est un nouveau type de sechage.Le four rotatif de φ3.5×54m est utilise comme four ici avec au bout un prechauffeur cyclone de cinq niveaux et un fourneau de decomposition.
Ce procede consiste principalement a concasser le calcaire,le broyage du cru,l`homogeneisation et le stockage du cru,la calcination et le broyage du ciment.Des details a ce sujet seront donnes dans la suite.
1. Le concassage du calcaire
Le calcaire est concasse a l`aide d` un marteau concasseur generalement utilise pour concasser des minerais de durete moyenne comme le calcaire,marnes,schistes ,gypse,charbon etc.Il est capable de concasser de larges barres de minerais pour obtenir les dimensions voulues.Son couvercle peut facilement evacuer l`humidite et la boue dans les minerais.Un systeme de protection special est utilise pour l`alimentation du fer.Il pourra envoyer les metaux non concasse dans le dispositif approprie.Ainsi,lorsqu`on entend d`etranges bruits de metaux,l`operateur peut momentanement arreter la machinne pour resoudre le probleme.
Dans ce procede de 1500tonnes/jour,nous utilisons le marteau concasseurTKPC 16.18 et sa taille de travail est 800 mm,sa capacite de production est de 250 tonnes/heure. Et son taux d`utilisation annuelle est de 25.51%.
2.Le broyage du cru
Pour le cru,nous avons un systeme de broyage vertical HRM2800m
3.L`homogeneisation et le stockage du cru
Notre silo homogeneisateur φ15×50mMF integre l`homogeneisation et le stockage du cru en une seule unite.Cette machine a une capacite de stockage du cru de 6500tonnes pour une duree de stockage de 2.86 jours.
4.La calcination
Son systeme de calcination est principalement compose d`un systeme de predecomposition CDC a rangee unique avec cinq niveaux,d`un four rotatif de φ3.5×54m et d`une machine de refroidissement a poutre de type nouveau.Sa production de clinker est d`environ 1500 tonnes/jour et sa consommation de chaleur est d`environ 840Kcal/kg (3511.0KJ/kg).Le ratio de resolution du carbonate de calcium du materiel est de plus de 90%.En plus, le surplus de chaleur et les residus de gaz sont utilises pour le sechage de la matiere premiere et le charbon brut..
TLe refroidissement du clinker utilise un refroidisseur au couvercle avance avec un socle couvrant une surface de reelle de 61.8 m2,et la temperature du clinker etant de 65 C plus elevee que la temperature ambiante.
5.Le broyage du ciment
Cette ligne de production de 1500 tonnes/jour comprend deux tubes de φ3.5×13m,et ils sont equipes d`un Poudr Separator (Poudr Concentrator) aerienne de qualite N-1500 de type O-SEPA d`une haute efficacite. Afin d`etablir un systeme de broyage circulatoire.
List of Main Equipment:
| No | INom du Produit | Nom, specification et performance | Productivite(t/h) | Quantite | Taux d`utilisation annuel(%) | Remarques |
| 1 | Concassage du Calcaire |
Alimentateur a plaques de type lourd. Specification B1250×11500mm |
200~350 | 1 | 25.51 | |
|
Marteau concasseur a niveau unique Modele TKPC16.18 Taille de l`alimentation 800 mm Taille de decharge inferieur ou egal a 25 mm Puissance 355kw |
250 | 1 | 25.51 | |||
| 2 | Pre-homogeneisation du calcaire |
Empileur recuperateur Distance entre les rails 24m Capacite totale installee 142 kw Empileur: Methode d`empilage empilage continu Couches d`empilage > 400 Methode de recuperation recuperation a section complete |
Capacite d`empilage : 600t/h Capacite de recuperation 250t/h |
1 | ||
| 3 | Broyage du cru |
Moulin vertical: Specification HRM2800mm Taille de livraison inferieure ou egale a 40 mm Finesse du produit fini 0.080 mm Humidite de la livraison inferieure ou egale a 6% Humidite de decharge inferieure ou egale a 0.5 % Puissance du moteur 1250 Kw |
130 | 1 | 60.90 | |
| 4 | Traitement des residus de gaz du four et du moulin |
La tour de conditionnement SpecificationΦ7.5×26m Capacite de traitement de l`air 400000m3/h Temperature de l`air 340 c Temperature de l`air dechargee 150-220 c |
1 | 82.19 | ||
|
Ventilateur a haute temperature Flux 400000m3/h Pression totale 7500 Pa Temperature de travail 340 c(Temperature courante450 C) Vitesse de rotation 1450 tour/min Puissance du moteur 1250 kw |
1 | 82.19 | ||||
|
Ventilateur 2350DIBB24 pour haute temperature Volume de traitement 300000 m3/h 7500 Pa Collecteur de poussiere electronique BS930 Volume d`air a traiter 400000 m3/h Concentration interne de poussiere ≤80g/Nm2 Concentration de poussiere externe≤50mg |
1 | 82.19 | ||||
|
gaz d`echappement du four Flux 420000m3/h Pression totale 1500 Pa Temperature de travail 150 c Moteur Puissance: 355kW |
1 | 82.19 | ||||
| 5 | extremite des fours |
Prechauffeur de cinq niveaux et le systeme de fourneau de decomposition C1: 2-Φ4300mm C2: 1-Φ5600mm C3: 1-Φ5600mm C4: 1-Φ5900mm C5: 1-Φ5900mm Fourneau de decomposition Φ6300mm |
62.50 | 1 | 82.19 | |
| 6 | le four | Specifications pour le four rotatif Φ3.5×54m-Inclinaison 4%-Vitesse de rotation 0.4-3.96 tour/minute-puissance du moteur 220kw (vitesse reglable) | 62.50 | 1 | 82.19 | |
| 7 | rafraichisseur a la tete du four |
Raffraichisseur a poutre . Modele e LBTF 1700 |
62.50 | 1 | 82.19 | |
| 8 | Broyage du ciment |
Specification du tubeΦ3.5×13m Degree de raffinement du produit final 320m2/kg –Puissance du moteur principal 2000 KW |
50 | 2 | 58.59 | |
| Poudr Separator (Poudr Concentrator) .Modele e O-Sepal 1500 –Volume d`air 1500 m3/min | 2 | 58.59 | ||||
| 9 | emballage du ciment |
emballeur rotatif avec huit sorties . Precision du mesurage 0.25 kg par sac |
90 | 2 | 34.18 |
Fonde en 1994, Le Groupe Jiangsu Pengfei Co.Ltd est un producteur et fournisseur professionnel de lignes d'equipement de production de ciment en Chine. En dehors des equipements de capacite 1500 tonnes/jour,nous offrons egalement a nos clients du monde entier des lignes d'equipement de capacite 2500 tonnes/jour, 100.000 tonnes/an,des equipements pour basse production de ciment,des equipements pour broyage du ciment,des fourneaux industriels,des equipements de concassage,des depoussiereurs,des refroidisseurs,des appareils pour sechage du ciment,des empaqueteuses,des equipements chimiques,des systemes de commande electrique tous avec des certifications ISO9000 et CE.Nous recevons un feed-back positif de nos produits a travers plus de 60 pays dans le monde ,comme l'Allemagne,la Russie,le Bresil,l`Egypte,l`Iran,le Japon,la Coree du Sud,le Bengladesh,le Pakistan,la Turquie,la Birmanie,le Vietnam,l`Afrique du sud,la Colombie,la Bolivie etc.Si vous avez besoin du nouveau procede pour sechage du ciment,n`hesitez pas a nous contacter.
